Descripción

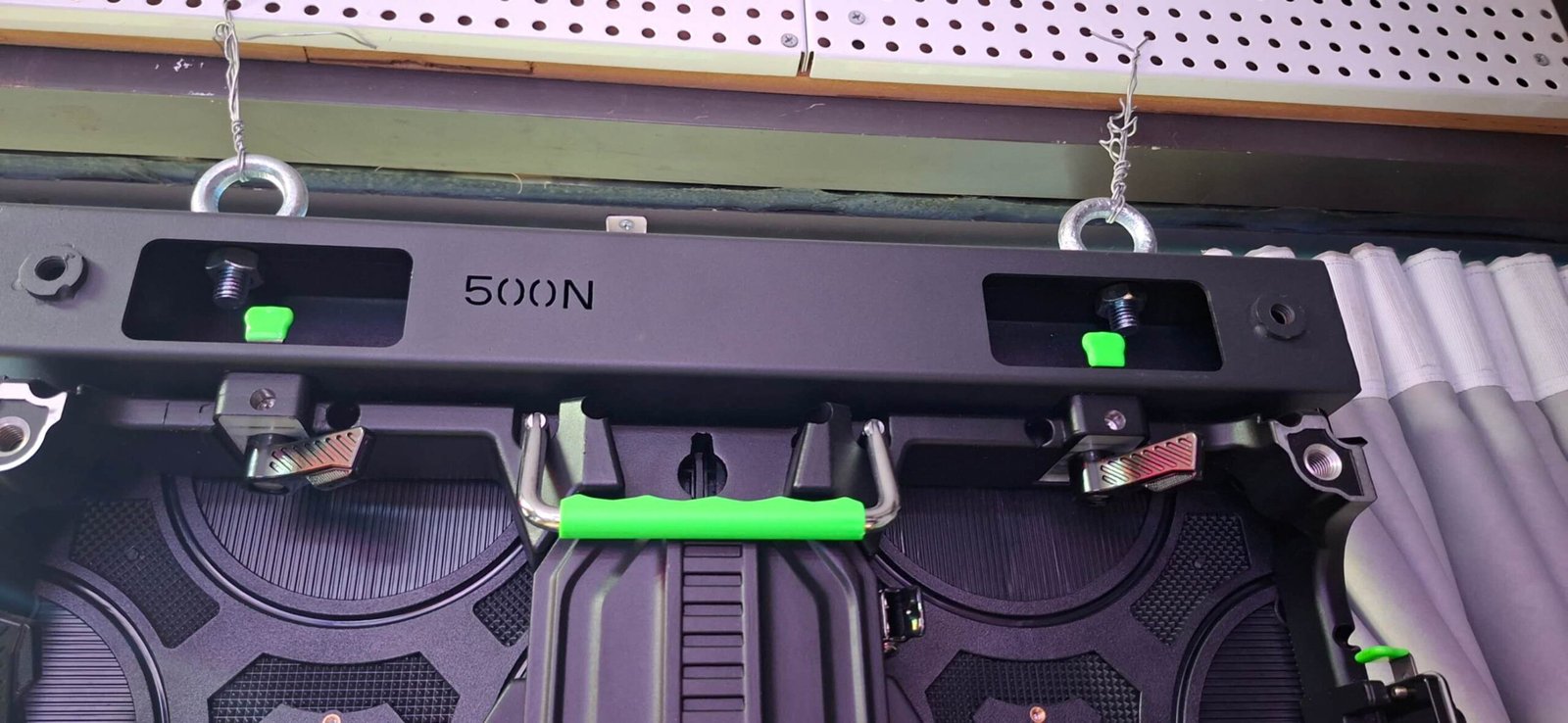

LLH-50CM-B60MM LED LIGHT HANGING 50 CM HS 8302.49

Los soportes o “sujetadores” para el montaje de pantallas LED publicitarias son estructuras y herrajes diseñados para fijar de forma segura los paneles LED a distintos tipos de superficies o para crear estructuras independientes. La elección del soporte correcto es crucial para la seguridad, la longevidad de la pantalla y la calidad de la imagen final.

A continuación, te presento los tipos principales, desde estructuras a gran escala hasta los herrajes de ajuste fino.

1. Estructuras de Gran Escala (Soportes de Suelo y Torres)

Cuando hablamos de grandes videoparedes para conciertos, eventos o instalaciones publicitarias exteriores, se utilizan sistemas de torres y vigas de aluminio o acero de alta resistencia . Estos no son simples soportes, sino estructuras de ingeniería diseñadas para soportar cargas de miles de kilogramos y resistir el viento .

– **Torres (Towers):** Son los pilares verticales que soportan todo el peso, como la serie `Varitower` o `Maxitower` .
– **Vigas Principales (Trusses):** Son las vigas horizontales que se fijan a las torres. Sobre ellas se montan directamente los paneles LED. Ejemplos son las series `QX4OSA`, `RF40` o `RL105A` .
– **Aplicación:** Son la opción estándar para montar pantallas de gran formato en exteriores y en escenarios, ya que permiten crear soportes independientes de hasta 21 metros de ancho y 15 metros de alto .

> **Un dato importante:** Estas estructuras se suministran con cálculos de carga y deben instalarse cumpliendo con normativas locales de seguridad. La capacidad de carga varía enormemente: desde 1.300 kg para sistemas pequeños hasta más de 12.000 kg para configuraciones de gran tamaño .

2. Sistemas de Montaje en Pared, Suelo o Techo

Para instalaciones fijas en interiores (centros comerciales, aeropuertos, oficinas) o en fachadas, se utilizan sistemas de rieles y soportes ajustables que se fijan a la estructura del edificio.

– **Sistema de Rieles o Barras (Interface Bars):** Es el método más común y profesional. Se fijan unos rieles horizontales a la pared (o al techo/suelo) usando soportes. Luego, los paneles LED se atornillan a estos rieles .
– **Ventaja clave – Ajuste 3D (X, Y, Z):** Los soportes de calidad (como el sistema `dvLED Connect-it` de Vogel’s) permiten ajustar cada panel en tres direcciones:
– **Horizontal (X) y Vertical (Y):** Para alinear perfectamente los paneles y crear una superficie lisa y continua.
– **Profundidad (Z):** Para compensar cualquier irregularidad de la pared y lograr que todos los paneles queden en el mismo plano .
– **Soportes de Suelo Fijos (Floor Stands):** Se utiliza una estructura de rieles similar, pero anclada al suelo mediante una base, creando una videopared independiente sin necesidad de taladrar la pared .
– **Soportes Móviles (Trolleys):** Una variante sobre ruedas que permite mover la pantalla LED de un lugar a otro, muy útil para presentaciones o eventos corporativos .

3. Herrajes de Fijación y Ajuste (Los “Sujetadores” Específicos)

Esta categoría se refiere a las piezas pequeñas que conectan el panel LED al sistema de rieles o estructura. Son esenciales para un montaje rápido y preciso.

– **Soportes en “L” (L-Brackets):** Son pequeñas piezas con forma de ángulo recto. Una de las alas se fija al riel o estructura, y la otra al panel LED. Existen versiones para un panel (single head) o para dos paneles (dual head) .
– **Soportes Ajustables (Z-Brackets):** Son un tipo de soporte en “L” más complejo que incluye un mecanismo de tornillo para ajustar la profundidad (eje Z) de cada panel de forma independiente, lo que facilita enormemente la nivelación de la pared .
– **Elementos de Colgado (Hanging Elements):** Como los descritos en patentes, son piezas diseñadas para colgar los paneles desde la parte superior de la estructura, a menudo con ranuras alargadas que permiten deslizar el panel para un ajuste fino de la posición .

4. Soportes Especializados para Escenarios Específicos

– **Para Suelo Transitable (LED Floor):** Cuando la pantalla LED va a ser pisada por personas (por ejemplo, en un escenario o una exposición), los soportes son estructuras metálicas muy robustas que elevan ligeramente los paneles y sobre las que se coloca una cubierta de vidrio o policarbonato de alta resistencia .
– **Para Techos (Ceiling Mounts):** Sistemas similares a los de pared, pero diseñados para soportar la carga en suspensión, fijándose a la estructura del techo o a un sistema de grid .

Resumen y Puntos Clave

Para ayudarte a visualizar las diferencias, aquí tienes una tabla comparativa:

| Tipo de Soporte | Uso Principal | Materiales Típicos | Característica Clave |
| :— | :— | :— | :— |
| **Estructuras de Torres** | Grandes eventos, exteriores | Acero, Aluminio (Trusses) | Alta capacidad de carga (miles de kg) |
| **Sistemas de Rieles** | Instalaciones fijas en pared | Acero, Aluminio | Ajuste 3D, perfil delgado |
| **Bases de Suelo / Móviles** | Ferias, oficinas, alquiler | Acero | Independientes, reutilizables |
| **Herrajes (Soportes “L”)** | Conexión panel-estructura | Acero | Permiten ajustes micrométricos |
| **Soportes para Suelo LED** | Escenarios, experiencias inmersivas | Acero, Vidrio templado | Soportan peso de personas |

⚠️ Consideraciones de Seguridad

Es fundamental recordar que el soporte no es un accesorio menor, sino un elemento de seguridad crítico. Instalaciones profesionales siempre deben:
1. **Calcular la carga:** Considerando el peso total de la pantalla + la estructura.
2. **Considerar la carga de viento:** En exteriores, el viento ejerce una fuerza enorme sobre la superficie de la pantalla.
3. **Utilizar lastres (ballast) o anclajes:** Para evitar vuelcos, especialmente en estructuras independientes .
4. **Cumplir con las normativas locales:** Como las normas EN o ISO para estructuras de eventos .

En resumen, el “sujetador” para una pantalla LED puede ser desde una pequeña escuadra de acero ajustable hasta una megaestructura de torres de 15 metros de altura. La elección correcta depende siempre del **peso, el tamaño y la ubicación** de la pantalla, así como de las condiciones ambientales a las que estará expuesta.
